电路的功能

　　这类电路是用一定的变化率限制急剧变化的信号，可作为把电信号转换成机械信号输出电路的一部分使用。转换速度取决于积分常数，如果要求转换速度可变，通常采用改变积分电阻的办法，本电路把积分输入电压进行分压，以改变时间常数。

　　电路工作原理

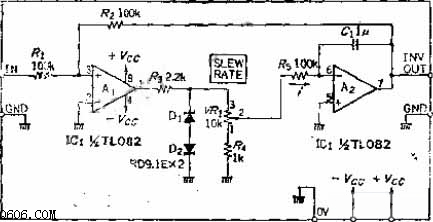

　　OP放大器A1为电压比较器，因反相输入端接地，输入正电位时，A1在+VOC附近饱和。饱和电压随电源电压和周围环境温度的变化而变，所以用齐纳地极管进行稳压，用可变电阻VR1分压，再用电阻R5把分压后的电压转换成电流，然后由积分电路A2进行积分，若分压比为N，单位时间内平均变化电压V/S为：V8S1/N.I/C1=1/N.100*10的3次方/10*10的-6U次方=10/N

　　如果N可在1~0.1之间变化，则可在10~100V/S的范围内高速转换速度。
