采用电容的软启动电路图

2017-03-16 74 0

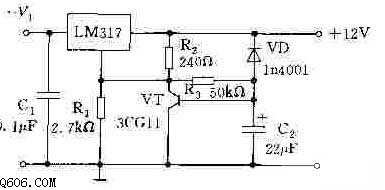

  下图是采用LM317构成的软启动电路。在通电瞬间C2上的电压不能突变,VT被R2、R3偏置而饱和导通,这样就使R1短路,相当于LM317的调整端接地。电源输出为1.25V,随着C2充电时间加长,输出电压逐渐上升,按图中元件参数、达到额定输出电压的时间为3s,VD的作用是关断电源后使C2上电荷很快释放保证下次开机的正常软启动。
