双路三相电源自投线路电路图

2017-03-16 73 0

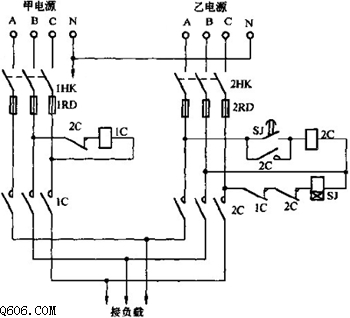

    如图所示是双路三相电源自投线路电路。用电时可同时合上刀闸开关1HK和2HK,1C常闭触点断开了SJ时间继电器的电源。向负载供电。当甲电源因故停电时,1C接触器释放,这时IC常闭合,接通时间继电器SJ线图上的电源,时间继电器经延时数秒钟后,使SJ延时常开点闭合,2C得电吸合,并自锁。由于2C的吸合其常闭点一方面断开延时继电器线图电源,另一方面双断开1C线圈的电源回路,使甲电源停止供电,保证乙电源进行正常供电。如果乙电源工作一段时间停电后,2C常闭点会自动接通线圈子1C的电源换为甲电源供电。

    接触器应根据负载大小选定;时间继电器可用0~60S的交流时间继电器。
