充电器电池过压接反告警电路图

2017-03-16 79 0

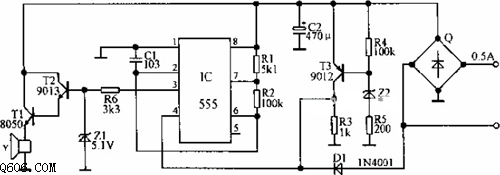

  如图所示,555和外围元件构成多谐振荡器,振荡器的工作与否由555的4脚控制,当4脚高电平时,振荡器工作。T3、Z2、R3~R5构成过压检测电路。若Z2击穿,则T3饱和导通,555的4脚得电,振荡器工作驱动扬声器报警,说明此时充电器接线柱上的电压超过设定值。D1为电池反接检测,当电池极性接反时,电池正电压通过D1直接加到555的4脚,电路报警。
