555电话录音附加电路图

2017-03-16 91 0

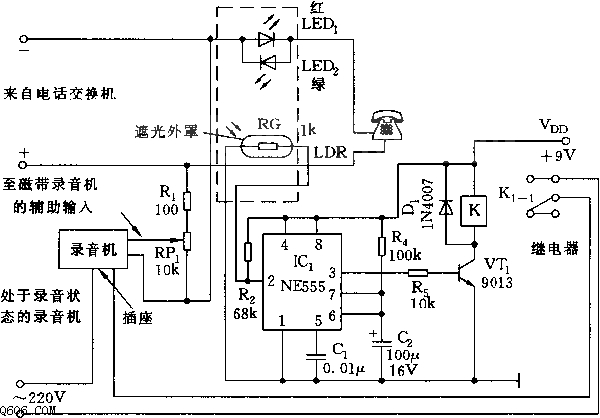

 录音附加电路如图所示。它包括一个光电耦合器、555触发电路和继电控制电路等。
当有电话打进时,电话线上送入的90~130V交流振铃信号加至光电耦合器,LED1、LED2随振铃信号闪烁发光,耦合器中的RG将光信号转变为电信号,并加到555触发定时电路,使3脚输出高电平,VT1触发并导通,继电器K接通。若无人摘机,则由R4、C2组成的定时电路在10秒后释放,录音机只录下外来的振铃音响;若有人摘机,则振铃音和谈话内容便被如实录下。
当主人摘机向外拨号并发话时,录音机也同样将通话内容录在磁带上。
