高压天然气截止阀驱动电路图

2017-03-16 80 0

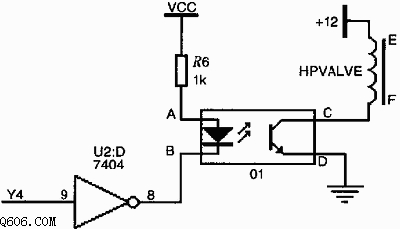

    如图为高压天然气截止阀的驱动电路,器件01为固态继电器。当发动机处于双燃料状态工作时,燃料转换机构工作,逻辑判断部分发出指令,使Y4=1,为高电平,经U2(7404,反相器)后,B点的电热UB为低电平,面A点的电势UA比点B高,这时固态继电器的输入端接通,输出端也导通。输出端CD一旦接通,电磁阀HPVALVE两端就会加上12V的额定工作电压,使减压器前的高压天然气阀门打开,天然气经减压进入发动机。当逻辑判断部分发出的指令使电磁阀关闭时,Y4=0,经反相器后,B为高电平,UA=UB,固态继电器的输入端没有电流通过,输出端不导通,电磁阀在弹簧力的作用下恢复常闭状态。
