这是TDA2009A功放集成电路制作的10+10W的立体声放大器（如图）。由于采用专用集成电路，使得她的制作变得非常简单，性能也不错。她的主要性能特点如下。

　　电源电压：

　　直流8-24V/1-2A

　　功率输出：

　　（1）>10W RMS/通道,4欧姆负载，24V/DC 电源；

　　（2）>6W RMS/通道,8欧姆负载，24V/DC 电源；

　　（3）>4W RMS/通道,4欧姆负载，12V/DC 电源。

　　S/N：

　　>75dB/10W输出时

　　频率响应：

　　10Hz—50kHz，-3dB

　　增益：

　　36dB

　　输入电平：

　　100mV满功率输出

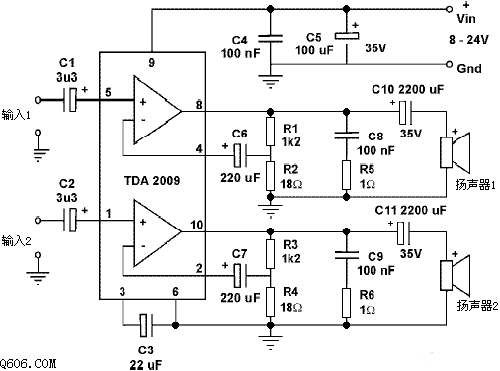

电路图如下

原理及制作要点：

    C1、C2为输入电容，C10、C11为输出电容。C6、C7为反馈电容。R1/R2或（R3/R4）控制反馈量。放大器的增益等于1+（R1/R2）=68或37dB。C4、C5为电源滤波电容。该装置最大电源电压为28V。工作时TDA2009A需加散热片，并应注意电源线和接扬声器接线的选择。输入端应选用屏蔽线并尽可能的短。焊接TDA200A时注意时间不要太长，动作要快，但要让其充分与电路板融合。
