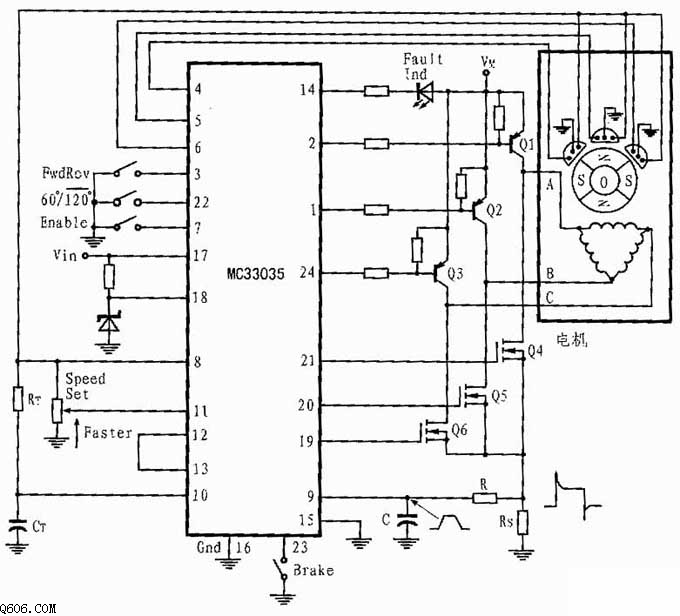

图所示的三相应用电路是具有全波六步驱动的一个开环电机控制器的电路连接图。其中的功率开关三极管为达林顿PNP型，下部的功率开关三极管为N沟道功率MOSFET。由于每个器件均含有一个寄生箝位二极管，因而可以将定子电感能量返回的电源。其输出能驱动三角型连接或星型连接的定子，如果使用分离电源，也能驱动中线接地的Y型连接。
　　在任意给定的转子位置，图3所示的电路中都仅有一个顶部和底部功率开关（属于不同的图腾柱）有效。因此，通过合理配置可使定子绕组的两端从电源切换到地，并可使电流为双向或全波。由于前沿尖峰通常在电流波形中出现，并会导致限流错误。因此，可通过在电流检测输入处串联一个RC滤波器来抑制类峰。同时,Rs采用低感型电阻也有助于减小尖峰。
