定时插座原理电路图

2017-03-16 78 0

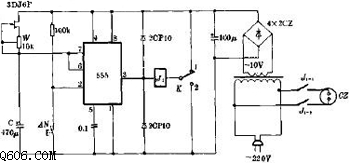

  如图所示是定时控制电路,CZ是一个受定时控制的电源插座。
  市电通过变压器降压、桥式整流、滤波后取得12V电压供电路工作。555连成单稳定时电路,用3DJ6F接成恒流源给定时电容器C充电,555输出接继电器J1线包实现开关控制。开始,先按一下开关AN启动定时,于是555输出高电平,定时开始。如果这时K在“1”位置,为J1处于定时释放状态,K在“2”位置为定时吸动状态。定时开始后,3DJ6F恒流向C充电,直到C上电压上升达到8V时定时结束,C通过555第7脚放电,555输出变成低电平使J2改变状态。CZ插座就可以获得定时得电(K接“2”)或定时停电(K接“1”)控制。
  W是定时调节电位器,可调节范围约150min,W可使用指数型(Z型)电位器,使短的定时容易实现。继电器可用JQX-4F-DC12型,线圈直流电阻450欧、直流工作电压12V,吸合电压小于9V、吸合电流约25mA,触点容量为交流220V/3A。电源变压器可用220V/10V规格的信号灯小型变压器。
  W可用标准时钟校准,并进行时间刻度,便于预置定时时间。
