555可控硅快速测试器电路图

2017-03-16 75 0

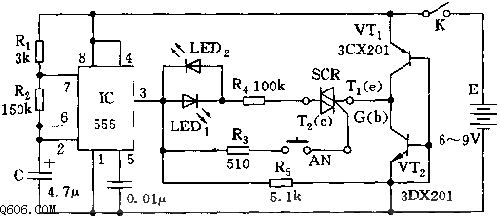

  如图所示,测试器由一个脉冲信号源和闭合导通环路及LED器件等组成。555和R1、R2、C组成一个无稳态多谐振荡器,振荡周期T=0.693(R1+2R2)C。
  图示参数的振荡频率约为1Hz左右。由于R1=3k欧,阻值小,故t充=0.693(R1+R2)C,与t放=0.693R2C十分接近,即占空比接近1:1。测试时,插上可控硅,LED1、LED2应无光,否则说明T1、T2两极已短接。当按下AN,555输出呈高电平时,LED1、R4、SCR、VT2呈闭合回路,LED1发光;负并周(3脚呈低电平)时,VT1导通,LED2发光,说明该可控硅是好的。
