555简易探穴仪电路图

2017-03-16 73 0

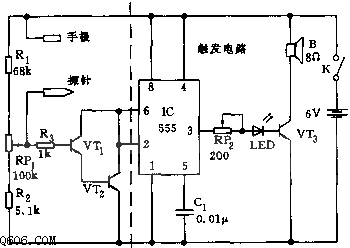

  如图所示,探穴仪包括穴位探测电路和触发显示电路。
  探穴仪是一个探极握于被测者手中,另一探极触及皮肤,当接近或触及穴位处时,因两极间呈低阻,使VT1、VT2复合管饱和导通,555的2脚呈低电平,使IC置位,VT3导通,发出声、光显示信号,说明穴位探测准了;在非穴位处,由于皮肤电阻较大,VT1、VT2截止,555处于复位状态,无声光信号。
