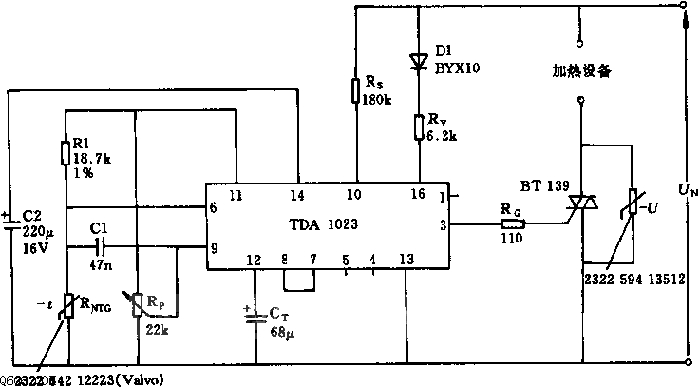

该电路可用于控制5摄氏度至35摄氏度的室内温度或其他加热设备。最大加热功率取决于所用的晶闸管，这里适用于2kW功率，晶闸管采用BT139。
  温度调节采用热敏电阻和电阻R1以及电位器Rp构成的桥路。实际电压值和给定电压值分别加在集成触发器TDA1023的脚6（U6）和脚9（U9）上。如果室温远低于给定温度（U6《U9），则加温器以全功率工作。如果室温与给定温度相差1K，（U6-U9≈80mV），则实现比例调节。此时差值U6-U9将决定占空比。
