555公共汽车站途指示器电路图

2017-03-16 77 0

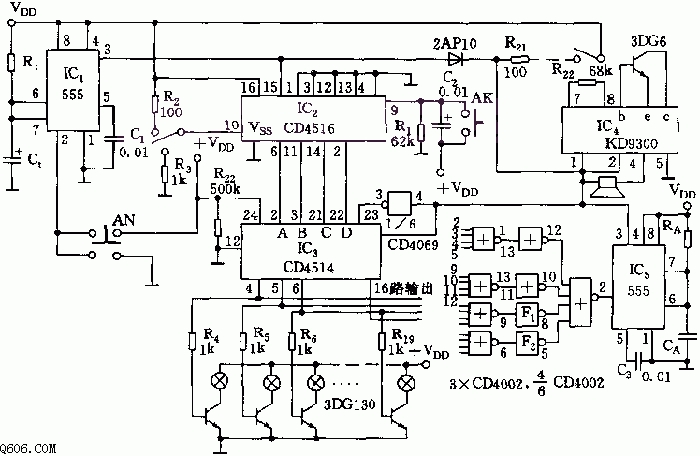

  IC1(555)和Rt、Ct组成单稳定时电路,定时时间td1=1.1RtCt.当按下AN后,IC1输出的计时脉冲加至IC2,IC2为可预置4位二进制可逆计数器CD4516;IC3为4位锁存4-16线译码器。每进一站,按一次AN,则IC2、IC3进行加1(减1)计数,IC2的输出Q1~Q4进入译码器进行译码,再由译码输出经IC5延时电路反馈对IC3进行控制。
