腋臭是一种菌体霉变的产物。臭氧有灭菌、除臭、防霉的作用，用它治疗腋臭具有一定的效果。本电路中IC1（M5232）组成电压检测、电池欠压自动关机电路，F3、F4组成12kHz振荡器，受F1、F2构成的低频振荡器的调制，调整RP可使工作间歇时间在0～20s连续可调。电池电压大于4.2V时，LED发亮，M5232的6脚输出低电平，振荡电路开始工作，并通过V2、V3驱动臭氧发生电路工作。电池电压小于4.2V时，M5232的6脚输出高电平，振荡器停振并关闭臭氧发生电路，同时指示灯闪烁，提醒更换电池。

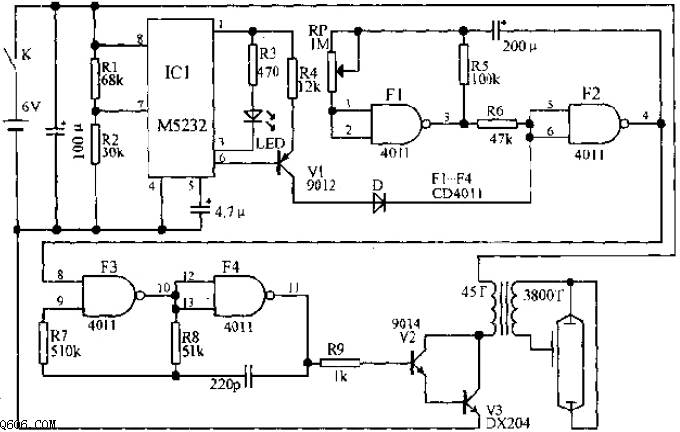

  腋臭治疗仪电路如图所示：
