555线性音频频率计电路图

2017-03-16 76 0

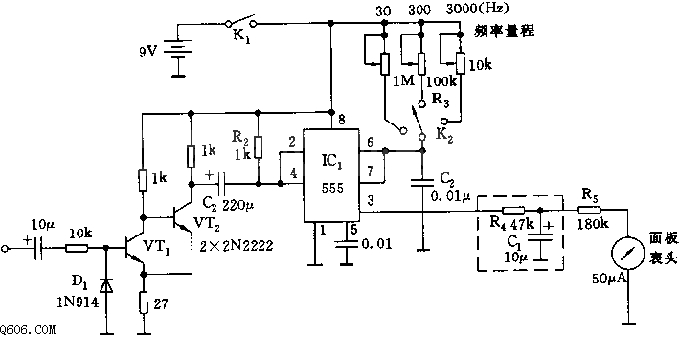

  频率计包括脉冲放大整形、微分、单稳定时、平均值电路和表头指示,用于对音频范围内的未知频率信号进行频率测量。
  VT1、VT2将待测信号放大限幅后,经C2、R2微分后,触发由555和R3、C3组成的单稳定时电路,暂稳时间td=1.1R3C3,不同的频率范围可通过选择不同的量程来测量,其原则是单稳态的暂稳时间应小于待测信号的周期。R4、C1为滤波网络,目的是取出适用于表头指示的平均值,并经R5限流后加至50uA表头。
