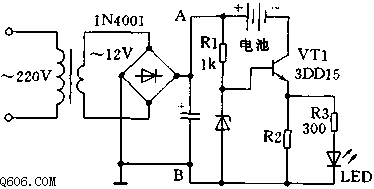

如图是一实用的单管恒流充电器，其中三极管VT1起恒流作用，其恒流值由稳压管电压和R2决定。一般稳压管选3.3V左右，电阻R2取（30～60欧）/（1W～2W），此时充电电流约为50mA～80mA。R3（200～500欧）和LED组成充电指示电路，只要按图接上充电电池，LED就会发光。若LED不发光，说明电池接触不良。该电路可对1～4节5号镍镉电池充电，充电时间为12～14小时。三极管VT1可用3DD15或DS11（塑封）功率管，安装时，VT1管应加散热器。
  两种充电器都未加充电控制电路，使用时应掌握充电时间，以保证安全充电。
