555多用测控仪电路图

2017-03-16 81 0

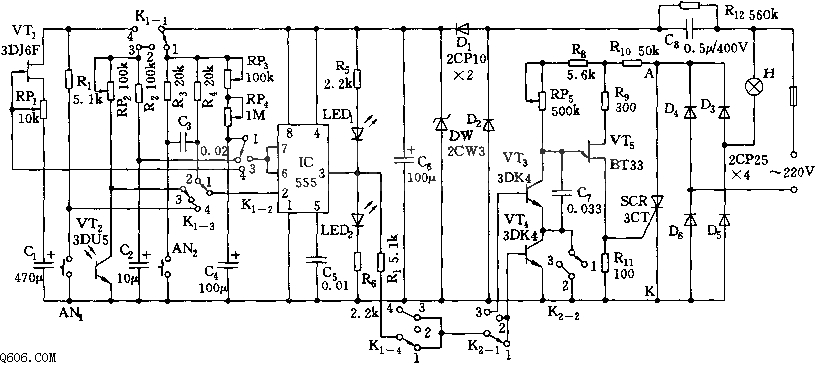

  根据外电路的不同接法,555可形成开机延时、触发延时、多谐振荡模式等多种工作状态,它与一些阻容元件、开关管等构成多用测试仪。通过对K1、K2开关的置位控制,可使电路具有曝光定时、调光、延时等功能。
  当K1、K2置于“1”位时,可用作0~100秒曝光定时电路。当K1、K2均置于“2”位时,IC的3脚与调光电路被K1-4切断,VT4被K2-2短接,前后电路处于独立状态。在此状态下,调节RP2上的刻度值,可测知底片所需的曝光时间。

  当K1置“3”位置,K2置“1”位,为光控开关电路,RP2用于调节VT2对IC的触发端的起控点。当K1置“4”时,根据延时需要选择K2的位置,可进行延时开、关的功能动作。
