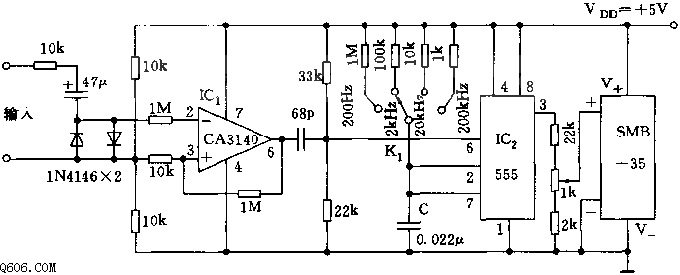

如图采用3-1/2位SMB-35型数字面板表。该面板表用于对直流电流或电压的测量、显示。为进行频率的测量，应将输入频率信号变换成直流电压信号。为此，在电路的输入端采用BIMOS型运算放大器CA3140和555单稳态定时电路，将频率变为电压，然后接至SMB-35面板表，进行A/D变换，驱动LED数码管显示。555和各档电阻R及C组成单稳定时电路，定时时间td=1.1RC.与K1连接的四个电阻的精度为正负1%，以保证计数精度。
