汽车或房间用定时器报警电路图

2017-03-16 79 0

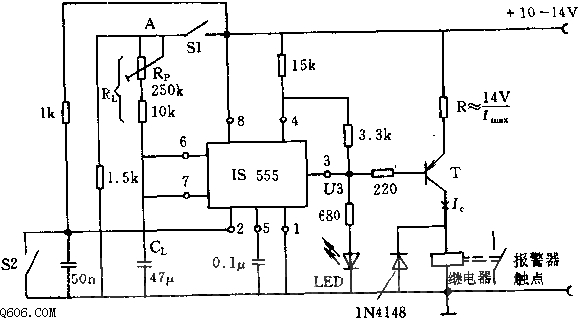

  电路中S1是门控光电开关或行李间光控开关。在其闭合时A点为正工作电压。如果S2闭合,则不管S1闭合与否,输出端电压U3均为高电平,晶体管来导通,继电器不吸合,发光二极管LED不亮。
  S2为常开触点,如果S1是闭合的(门开),则Cl开始通过Rl缓慢充电。在一定时间(可通过电位器RP调节,不超过60s)内,U3突然变低电平,于是继电器接通,报警器工作。如果在报警时S2是闭合的,则U3又为高电平,继电器释放。
