555表头频率计电路图

2017-03-16 79 0

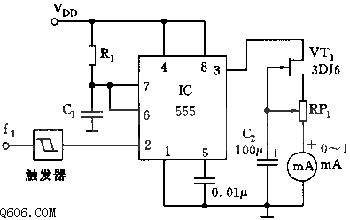

  如图是555和R1、C1等组成单稳延时电路,输入方波信号或经施密特触发器整形后的方波信号,触发555.要求电路的时间常数R1C1<Tin,Tin为输入脉冲信号的周期。否则,输入信号不能每次触发555,使之翻转。
  VT1、RP1作为恒流源,调节RP1使mA表在某一频率下为满刻度。表头与频率的关系是:频率升高时,由于占空比增加,平均电流增加,指针偏转大;反之,偏转小。
