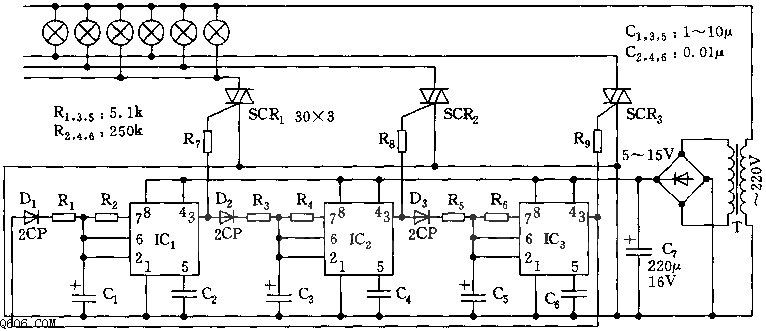

如图所示，彩灯控制电路以三支555为核心，组成循环触发单稳延时电路，分别控制各路的SCR循环导通，彩灯依次点亮，形似流水。
  在IC1的3脚呈高电平时，SCR1导通，它控制的灯亮，同时，3脚的高电位通过R3对C3充电，当充到C3上的电压高于6脚的阈值电平2/3Vdd时，IC2置位，输出高电平，SCR2导通，它控制的灯亮，同时，对C5充电……，如此循环，导通，点亮。SCR视灯的多少采用不同功率的可控硅，555采用双极型的，驱动电流可达150mA。
