新颖的密码锁电路图

2017-03-16 94 0

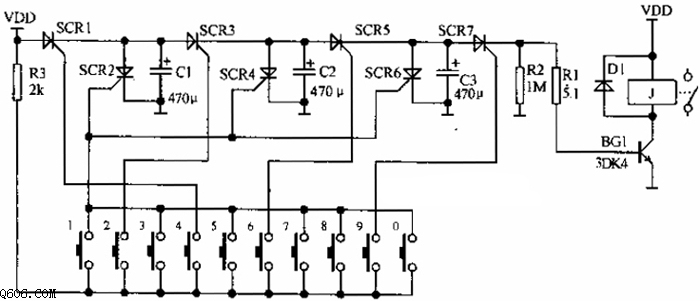

  本电路由十个数码键、控制电路、驱动电路组成。其中SCR1~SCR4分别控制密码的第一位至第四位,某一位要设为哪个数字,就把该位的可控硅触发端接到对应数码键的一端上,共用四个数码键作为密码键。其余数码键一端与另外三个单向可控硅的触发端接在一起,作为误码键。开锁时,按顺序按下正确的密码键,电压通过R1使BG1导通,驱动继电器实现开锁。其间如果按错一位,则SCR5、SCR6、SCR7其中有一导通,使BG1因得不到电压而截止,电路处于锁定状态。
