随着电视技术的迅速发展，彩色电视机已进入千家万户，电视机的维修量增大，各种挡次的彩色电视机信号发生器也应运而生。
  现在生产黑白、彩色电视信号发生器，一般多用数字电路产生，同时耐带形成场、行同步信号，其中电子圆或色彩形或电路用分立元件制作，电路工作于模拟状态，容易受温度、电压的影响。产生的同步信号、色相位信号等，往往不符合电视标准。既无开槽脉冲也无前后均衡脉冲，这样的全电视信号加在电视机上无法使其实现隔行扫插，因而也就无法判断电视机扫描功能的好坏。而在检修、调试彩电、黑白电视机时，具有一台工作稳定、性能优良、符合电视标准的信号发生器，对无线电检修人员是很有必要的。本文介绍的“CPU-CXTV-D12电脑存储型电视信号发生器”，就是一种测试图案多样，工作稳定、性能优良、符合电视标准（GB3174-82）技术要求的彩色电视机信号发生器。
  1、主要技术性能和硬件构成
  本机主要由中央处理器、存储器、D/A转换电路、信号控制电路、彩色编码电路、图案选择电路等组成，具有16种彩色和黑白测试信号，分视频和射频输出彩条、电子圆、点阵、方格、棋格、中心十字线、减红（-R）、减绿（-G）、减蓝（-B）等图案。单键选择图案，数码指示，操作极为简单，全屏幕显示，电子音乐伴音，屏上有汉字显示，对偏转线圈接反，图象左右（上下）接反指示明显。所有的行、场同步信号，开槽脉冲、前后均衡脉冲及测试图案都由存储器中的软件指令生成，不受温度、电压变化的影响。且用户还可以按自己的爱好编制软件，增减图案，或用软件把本机改变成其它用途的机器，如电子琴、时间控制器、红绿灯控制、机床自动化控制等，充分体现了本机的优越性和灵活性。
  主要电路图如图4.其中CPU中央处理器是本机的核心，EPROM存储器向CPU提供执行程序，时钟发生器提供一个十分稳定的方波时钟，启动电路保证了CPU在开机后自动清程序计数器为零，使CPU总是从EPROM中的第一条指令开始执行程序，而作为执行结果输出的信号则经D/A转换后送彩色编码集成电路输出，再通过缓冲电路输出全电视视频信号，送射频调制器输出。
  事实上，本机是一个微型计算机系统。EPROM存储器中既存有CPU的执行程序，也存有显示图案的显示数据。控制电路的作用是随时向CPU提供图案选择键选择的数据、控制D/A转换电路，把数字信号转换成模拟信号。全系统在时钟同步控制下，严格地按程序定时、定点地输出预先制定的图案信号，保证了行、场信号在正程和逆程期间的精确和平稳。彩色采用专用编码集成电路，能保证色相位误差小于正负3度，色彩信号十分清晰、稳定。

$show_page$
  2、软件程序流程

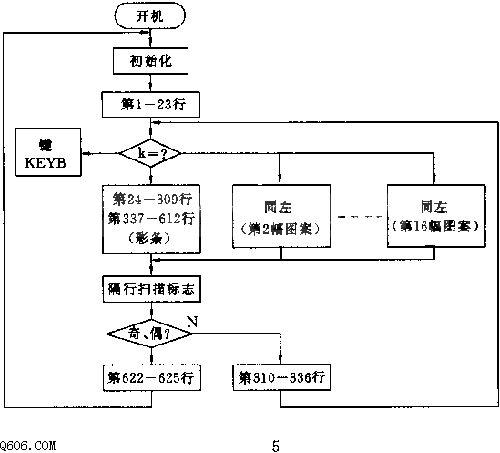

  本机整个程序流程图如图5所示。程序执行时把CPU内部寄存器作为各种代码的暂存器。开机上电后，程序从0000H单元开始执行，先将奇偶场代码、复同、复消代码置入寄存器，完成初始化工作。然后发送出第1-33行的复合同步和复合消隐信号，在第23行中插入读键程序，再根据读键读到的数据，送出1-16种测试图案中的一幅图案，即执行第24-309行（或第337-612）的程序，按下来置奇偶场标志，送出第310-336行程序，最后执行第622-625行程序。如此反复循环，送出一幅完整的测试图象信号。
  整个软件程序固化在8K的EPROM存储器内，前4K装复合同步、复合消隐，开槽脉冲，前后均衡等程序。后4K装有16种测试图案程序。
