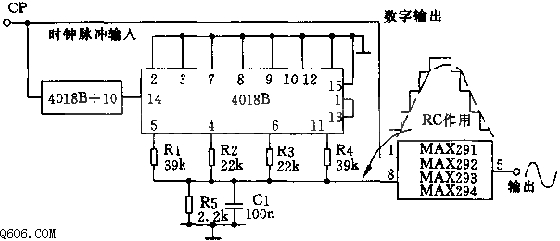

此电路由模拟数字转换器(4018B)和一个固定滤波器(MAX29X)构成。原理如图所示。时钟脉冲输入CP的一部分驱动MAX29X滤波器,另一部分被第一个10位计数器(4018B)分频,再由第二个10位计数器分频,输出的阶梯波经R5和C1的作用使其转变为平滑的正弦波,再经滤波器滤波后输出。
电路的输出频率随时钟输入而变,其关系为fout=f in/100.
