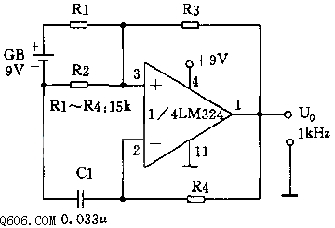

本1kHz左右音频方波发生器，主要由比较器LM324与R2、R3、R4及C1组成，电路如图所示。
  LM324的3脚输入端的参考电压GB/2是通过分压电路R1、R2得到的。由R2、R3构成正反馈，积分电路R4、C1构成负反馈。先取R2和R3的值，使得R2/（R2+R3）=0.5，则方波的重复频率为f=1/2R4.C1，如果选定C1=0.033uF，R4=15k欧，代入f=1kHz。改变C1或R4，即可改变振荡频率。
