本信号发生器为一种物美价廉的高低频信号发生器，极适合电子爱好者制作并使用的。
  1、工作原理

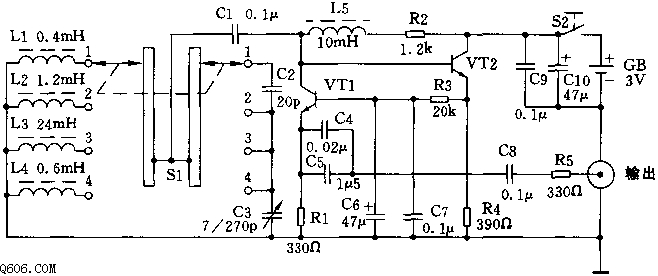

  电路如图所示。图中的晶体三极管VT1接成共基极放大器，VT2是发射极输出器，电阻R3是VT1偏置电阻，因R3接于VT2发射极，所以整个电路有很强的直流负反馈，使电路工作很稳定。
  由于VT1共基极放大器是一个同相放大器（即集电极输出信号的相位与输入发射极信号的相位相同），而VT2发射极输出器也是一个同相位的放大器，因此只要在VT1与VT2的发射极之间接上一个电容C5，就可完成正反馈的作用而成为一个音频振荡器。另外，VT1的集电极经耦合电容C1与几组LC谐振回路相连接 ，它与VT2、C4正反馈环路组成高频振荡器而产生高频振荡信号。

  由于VT1与VT2同时参与高低频振荡，因此它在产生调幅信号的同时也产生调频信号，这是因为VT1、VT2集电结电容随音频振荡而变化，VT1、VT2集电结电容经C1与LC谐振回路相并联，所以VT1、VT2集电结电容的变化改变了LC谐振回路的参数，而达到调频的目的。用波段开关S1改变LC谐振回路中的电感值，即可改变高频振荡频率范围。本机可分四个阶段：
  第一阶段为0.4～2MHz； 第二阶段为2～10MHz； 第三阶段为9～45MHz； 第四阶段为60～110MHz。
  2、元器件选择
  VT1、VT2选用ft》800MHz、B》100的NPN型硅管，如9018、C535等。电阻全部用1/8W碳膜电阻。电容C5用独石电容，其它用瓷片电容即可。L2、L3、L4、L5用高频磁性电感器，也可自行绕制。L1用0.6mm高强度漆包线，来密绕8匝，绕成7mm内径的脱胎线圈。S1用双刀四掷波段开关。
  3、调试方法
  a、本机只要元件质量良好，焊接安装无误，即可调试。
  b、本机频率刻度描画，可采用收音机、电视机接收法进行。
  c、找一台频率刻度准确的多波段调频调幅收音机，开启收音机电源开关，置收音机波段开关于中波段，旋选台旋钮于550kHz处。
  d、再开启信号发生器电源开关S1，置频段选择开关S1于第一频段，与信号发生器输出端插孔接一根一米长电线。旋信号发生器频率选择可变电容C3，使收音收到音频叫声，这时在信号发生器可变电容C3的频率度盘上记下位置并写上“550kHz”字样。
  e、然后调收音机选台于600kHz处，再调信号发生器的频率旋至收音机有音频叫声，记下600kHz位置及字样。如此类推，到中波段的700、800、1000、1200、1400、1600kHz全部描画上后，中波段频率刻度即可完成。其余频段采用类似方法刻画完成后，信号发生器即可投入使用。
