标准方波信号源电路图

2017-03-16 70 0

  1、工作原理

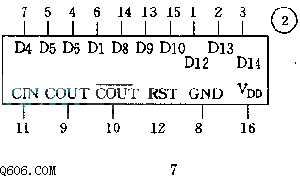

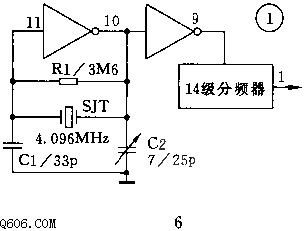

  电路如图1所示。CD4060与其10、11脚的外接电阻R1、晶体SJT及电容C1和C2构成振荡电路。调整C2可将振荡频率调整到准确值。其中R1是反馈电阻,以确定门电路的工作点,使本来工作在开关状态的非门工作于电压传输特性的过渡区。CD4060输出的振荡信号经过一级放大后,送到固定分频器部分。本装置是从CD4060的第1脚(即D12端)输出信号的,其分频比为2’12=4096,即输出频率为4096kHz/4096=1kHz。CD4060的管脚功能如图2所示。

  2、调试

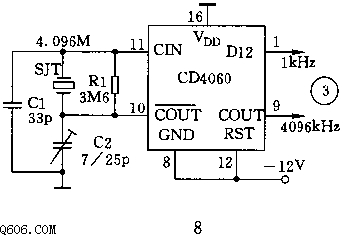

  通电后,调整微调电容器C2,使CD4060的第9脚输出频率为4096kHz,然后用蜡封固C2,即可开始使用。同理,也可以利用CD4060的其它输出端来获得多个离散频率点,以满足不同的需要。如图3所示。
