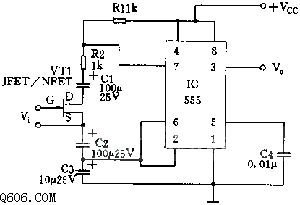

电路如图所示。此电路以555定时器构成自激多谐振荡器。场效应管VT1做压控电阻（VVR），通过改变源一栅间电压Vgs，可以改变此JEFT漏极（D）和源极（S）之间的电阻。
  两个耦合电容C1和C2可以避免电路其余部分的直流电压影响VT1.为了不使耦合电容影响555定时器的充、放电时间，耦合电容C1和C2之值为定时电容的值十倍，而同时可以在VT1的D极和S极间得到一个压变电阻Rds，并由此产生可随Vgs变化的占空周期。Rds可变到100k欧。
  为获得占空周期的最大变化，R2的值应取较小为宜。
