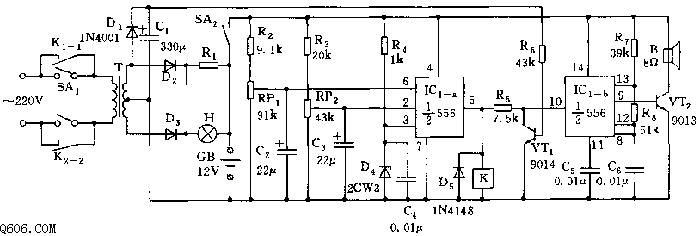

该监控装置电路如图所示。它以双时基电路556为核心组成蓄电池电压测控电路、蓄电池充电自动识别和告警电路。
  图中GB为启动发电机的启动电池。充电时，交流电经T降压、D2、D3整流，R1限流对GB充电，指示灯H同时发光。IC1-a（1/2 556）和R2～R4、RP1、RP2等组成蓄电池电压检测控制电路。SA2是检测用开关，检测时接通，IC得电处于测控状态。当蓄电池电压放电到允许的最低值10.8V时（发电机已无法启动），电压检测支路R2、RP1上的取样电压加至IC1-a的触发置位端6脚，使输出端5脚呈高电位，继电器K吸合，其常开接点K1-1、K2-2闭合，电源接通，蓄电池GB充电。当GB充到允许的最高值14.5V时，另一检测支路R3、RP2上的取样电压加至该时基电路的复位端2脚，使其复位，5脚转呈低电平，K释放，接点K1-1、K2-2断开，蓄电池充电停止。
  另一半556（IC1-b）和R6～R8、C5、C6、VT1等组成蓄电池充电自动识别和音响提醒电路。当蓄电池需要充电而又未插上电源插头时，VT1截止，其复位端10脚处于高电位（通过R5与5脚相通），此时IC1-b与R7、R8、C6等组成的多谐振荡器开始振荡，其振荡频率f为f=1.44/（R7+2R8）C6.图示参数给出的振荡频率为1020Hz左右。该振荡脉冲经VT2放大后，推动扬声器B发出音频告警，提醒值班人员该充电了。
