可控硅自动延时照明开关的电路图

2017-03-16 73 0

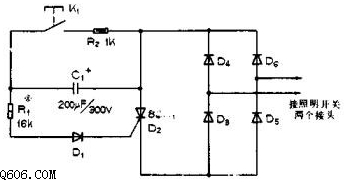

  工作原理如图所示。二极管D3~D6组成电桥,其中一个对角线上的两个接点接可控硅SCR1,另一个对角线上的两个接点引出接在原来的照明开关接头上。当K1闭合时,在交流电源的一个半周时间,可控硅SCR1导通,使电桥的对角线短接,因而照明灯亮;当K1打开时,由于电容C1经R1、D1向可控硅控制极放电,使得通过可控硅控制极的电流继续保持,这样照明灯在电容放电的一段时间内延时点亮,然后熄灭。
  在装试此电路时,若按下K1时,照明灯不亮,可重新选择电阻R1的阻值。线路中可控硅与二极管的型号由负载电流大小决定。
