改进型多花样变色吊灯电路图

2017-03-16 84 0

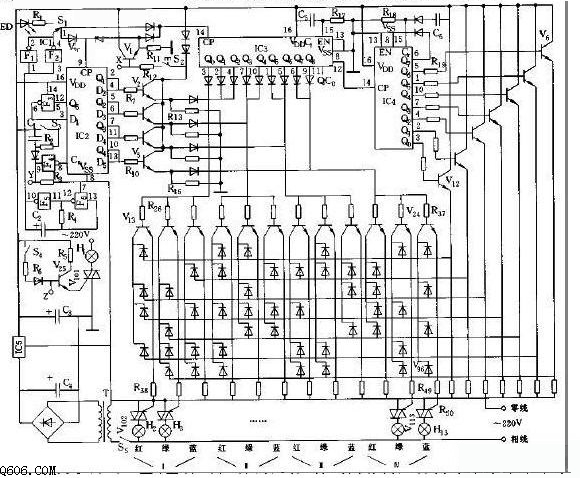

  电路原理:图中IC2为包含6个D触发器的CMOS集成电路CD40174,6个D触发器共用时钟端CP和复位端Cr,当Cr端为低电平时,6个D触发器的输出端Q1~Q6均复位至零。IC3和IC4为CMOS十进制计数/分配器集成电路CD4017.
  当开关S1置于1档,开关S3处于断开位置,在电源接通瞬间,由微分电路C1、R3产生的正脉冲经“非”门F4反相作用IC2的Cr端,使其各输出端复位至零。同时,由C5、R11及C4、R15使IC3、IC4复位,Qo输出高电平,三极管V12、V18导通,触发双向可控硅V102导通.
