吊灯新型变光控制器电路图

2017-03-16 77 0

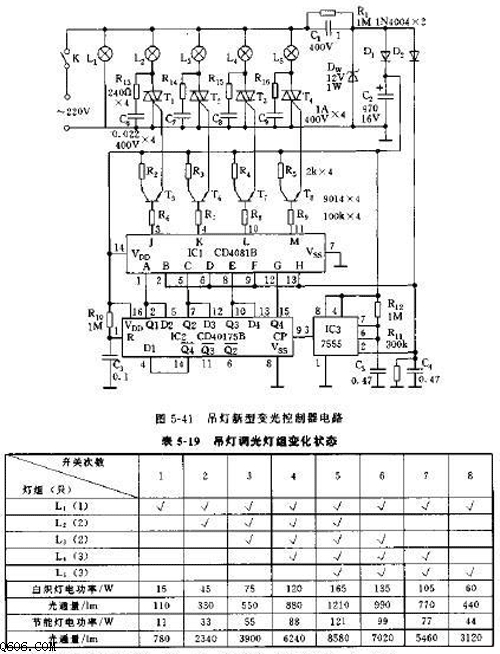

  吊灯作为家庭装饰的一部分已普及,但其亮度往往不能调节,当要求亮度不高时,通电后所有灯全部点亮,浪费电能,靠增加开关数量调光,会因走线过多而带来不便,如用改变可控硅导通角(即调压)的方法进行调光。会由于灯多、谐波电流大而严重干扰电源。对于紧凑型节能灯,若用调压法调光,需从最亮逐步调暗,不但不方便,而且电压低时,对节能灯的寿命影响很大。如图所示吊灯变光控制器电路则采用新型调光方法:它用一只开关,靠拨动的次数来改变灯点亮的数量进行调光,适用于装有多只灯的吊灯,可用于控制白炽灯或节能灯,该控制器在开关断开后,自身不耗电。
  电路原理:1、调光原理是把吊灯的所有灯分为若干组。图中分为5组(L1~L6),其中L2只接一只灯且不会控制电路的控制,即开关K-接通,它就点亮。其余4组每组可接一只灯或多只灯(并联)。由数字电路四D触发器IC2控制,开关K每接通一次,灯被点亮的只数变化一次,所以可以调光。现已装有11只灯的吊灯(白炽灯每只15W,节能灯每只11W)为例,说明开关K开启的次数与灯被点亮的数量、电功率消耗及光通量对应关系,见图表。

  2、工作过程:市电经R1、C1、Dw变换后一路再经D1、C2为控制电路供电;另一路经D2、C1为时基电路IC3提供触发信号。
