发光与音响探头电路图

2017-03-16 75 0

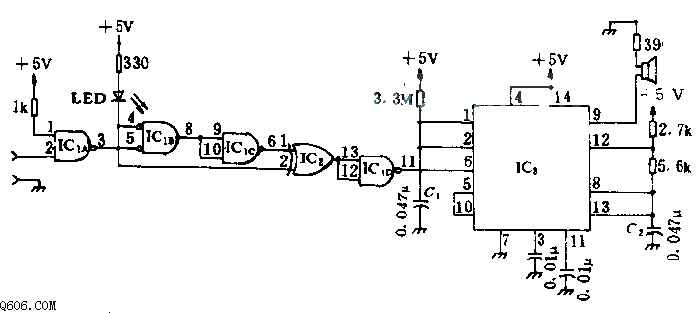

  NE556定时器电路由IC3连接成振荡器,并由IC1(SN74132N)和IC2(SN7486N)进行控制。它能用音响振告数字逻辑被测点的静态状态,这为盲人实验人员提供了方便。当发生从1到0或从0到1的逻辑跃变时,只要持续时间超过50ns,这个电路便能够检测出来,并且以“嘟嘟”声发出报告。发光二极管供肉眼观测之用,当输入为逻辑1时,发光二极管发光。
