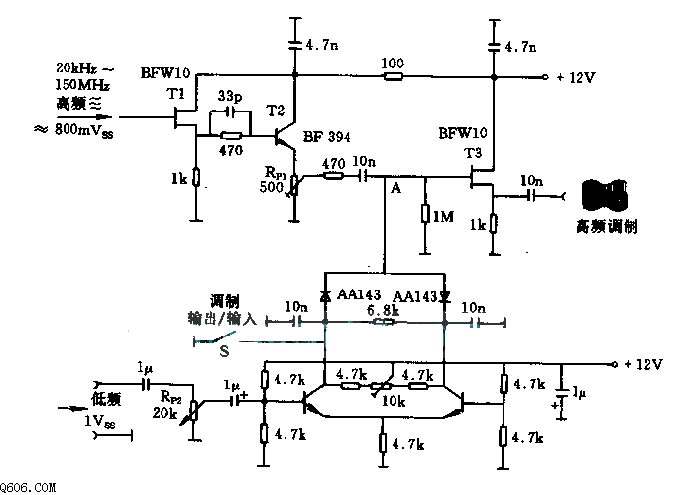

低频调制器电路图

2017-03-16 76 0

  该电路为振幅调制器电路。T1和T2晶体管用于将调制器部分隔离开来。低频信号的最。佳值由电位器Rp1调至500mV左右。低频信号再经过隔离级T3输出低频调制信号。低频幅值由电位器Rp2调整。
