快充型充电器

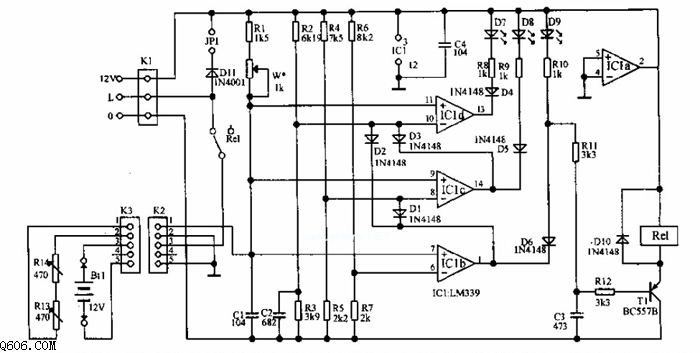

充电器通过K1的L端、继电器接触点Rel和K2-K3的3脚向电池Btl充电，继电器起通断充电电流的作用。两只串联的NTC（负温度系数）电阻R13、R14用来检测电池的温度，它们的输出电压通过K3-K2电缆与比较器IC1b～IC1d的基准电平作比较。当电池温度升到25度以上时，IC1d输出低电平，绿色发光二极管D7点亮，表示电池温度正常。当温度达到38度时，IC1c输出低电平，黄色发光二极管D8点亮，表示电池已充满。
当温度达到45度时，IC1b输出低电平，红色发光二极管D9点亮，T1导通，继电器Rel工作，其触点切断充电电流，充电即告结束。
