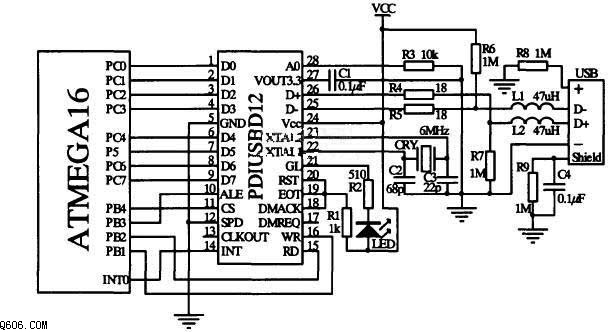

USB通信电路的功能是实现数据采集系统设备端和主机端之间的通信，这一功能主要是由核心微控制器ATmega16和USB控制器件PDIUSBD12实现的。其中，PDIUSBD12是符合USB1.1协议的芯片，在USB通信电路中起着联系设备和主机的桥梁的作用。微控制器ATmegal6和USB控制器PDIUSBD12之间通过8位并行总线进行通信，8位并行总线在ATmegal6端需要连接8个I/O口。PDIUSBD12片内集成了时钟乘法PLL，晶振电路使用6MHZ的晶振和两个2pF到68pF的电容。PDIUSBD12的信号输出端D+/D-上要各串接一个18欧的匹配电阻。通信电路如图2所示。
