精密仪器数据放大电路图

2017-03-16 73 0

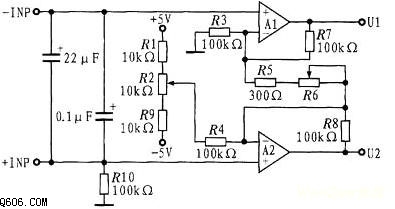

  精密仪器数据放大电路如图所示,该电路由2个运算放大器和多个电阻组成,其中A1,A2应选择高输入阻抗的运算放大器以保证测量的高精度,放大器电阻的选择应是对称的。A1,A2都采用同相放大器接法。热电偶在工业现场采集的信号不可避免地搀杂有其他的干扰信号。图中输入端的两个电容具有滤波功能,其中22μF的电容可滤去高频信号,0.1μF的电容可滤去低频信号;电阻R2的作用是调零;电阻R3作用是浮置,提高电压;A1、A2两个运算放大器组成的电路对信号进行放大,使输入信号转换为ADC可识别的信号U1、U2。如热电偶在工业现场采集的信号为0 mV~16.34 mV,放大至0 V~5 V。则放大倍数为306,只要调节R6即可。
