使用NE555制作直流倍压电路图

2017-03-16 83 0

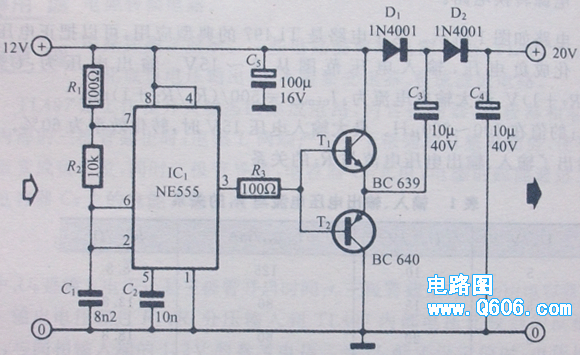

     该电路可以提升直流电压,电路简单实用。IC1(NE555)连接成一个多谐振荡器,振荡频率约为8.5KHZ,输出的方波信号驱动T1、T2.。D1、C3、D2和C4组成倍压整流电路,C4两端的电压接近于T1、T2输出方波电压幅度的2倍,本电路中约为20V。电路的最大输出电流不超过70mA,当输出电流70mA时的输出电压是18V,这时转换效率为32%。
如果对电压输出要求高,输出端可连接78LXX系统稳压IC。
