本例中，艾特贸易网介绍的触摸式调光灯，采用BA2101四挡触摸步进式调光集成电路，用手连续触摸调光用金属电极片时，灯光亮度能按“弱光→较强光→强光→关闭→弱光……”的程序循环变换。

    该触摸式调光灯电路由电源电路和触摸调光电路组成，如图18-7所示。

    电路中，电源电路由降压电阻R3、R9、整流二极管VD1、发光二极管VL、稳压二极管VS和滤波电容C4组成；触摸调光电路由金属电极片A、调光集成电路IC (BA2101)、电阻R1、R2、R4～R8、二极管VD2、VD3、电容C1～C3、晶闸管VT和照明灯EL组成。交流220 V电压一路经R3限流降压、VD1整流、VS稳压及C4滤波后，为IC提供9V直流工作电压，同时经R9将VL点亮；另一路经R4加至IC的2脚，作为交流同步信号。

   IC在通电复位后，其6脚（TGO控制信号输出端）无触发控制信号输出，VT处于截止状态，EL不亮。当用手触摸电极片A时，人体感应的杂波信号经C3和R8、R7加至IC的4脚，通过IC内电路处理后使6脚输出控制信号，VT受触发而导通，但由于其此时的导通角较小，EL因工作电压较低而发光较弱。第二次触摸电极片A时，IC第6脚输出控制信号的相位改变，使VT的导通角增大，EL的工作电压升高，其发光亮度增强。第三次触摸电极片A时，IC第6脚输出的控制信号使VT的导通角变为最大，EL全电压工作，其发光亮度最高。第四次触摸电极片A时，IC第6脚的控制信号消失，VT截止，EL熄灭。第五次触摸电极片A时，VT又触发导通，EL发弱光……连续电极片A时，以上工作过程循环进行。

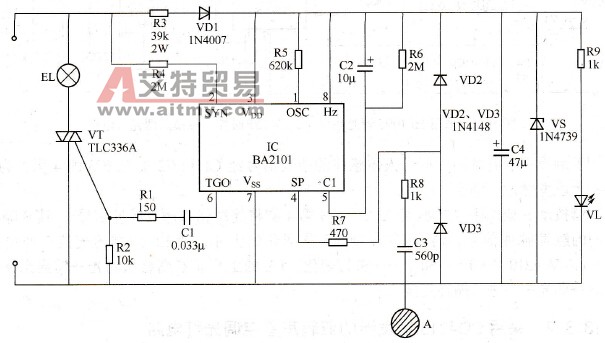

    图18-7    采用BA2101调光集成电路的触摸式调光灯电路
