本例中，艾特贸易网介绍一款以HF1095调光集成电路的为主要元件制作的无线遥控、触摸式调光灯，它能控制照明灯，使之按“弱光→较强光→强光→熄灭”四挡步进式循环。

    该无线遥控、触摸式调光灯电路由电源电路、无线遥控电路、触摸式控制电路和调光控制电路组成，如图18-8所示。

    电路中，电源电路由降压电容R6、整流二极管VD2、VD3、稳压二极管VS和滤波电容C7组成；无线遥控电路由无线遥控发射集成电路IC1、无线遥控接收集成电路IC2、按钮S、电池GB、电容C3和二极管VD1组成；触摸式控制电路由电极片A和电容C1、C2组成；调光控制电路由调光集成电路IC3、电阻R1～R5、电容C4～C6和晶闸管VT组成。交流220 V电压经R6限流降压、VD2和VD3整流、VS稳压及C7滤波后，为IC2和IC3提供4.7V直流工作电源。

    按动S时，IC1将发射无线电信号，IC2接收到无线电信号并对其进行译码处理后，从2脚输出控制脉冲信号，经VD1加至IC3的4脚。按动一下S，IC2的2脚即输出一个控制脉冲，作为IC3的触发脉冲。

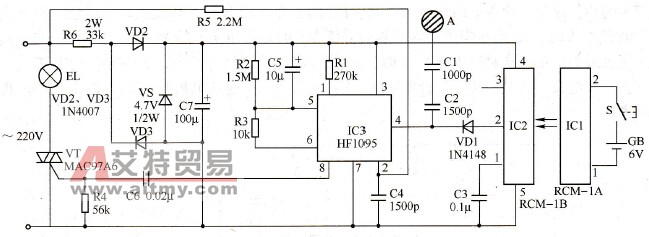

    图18-8    采用HF1095调光集成电路的无线遥控、触摸式调光灯电路

    用手触摸一下电极片A时，人体感应的杂波信号经C1和C2加至IC3的4脚，为IC3提供一个触发脉冲。

    连续按动S或用手连续触摸A时，IC3第4脚将连续输入触发脉冲信号，其8脚将输出不同的触发脉冲信号，通过C6控制VT导通角的大小，使EL两端的交流工作电压按30 V→110 V→210 V→0V→30 V……进行变化，EL的工作状态则会从弱光→较强光→强光→熄灭→弱光……进行循环变换。
