本例中，艾特贸易网介绍一款以TWH8778电子开关集成电路为主要元件制作的自动应急灯，在白天或夜晚有灯光时不工作，当夜晚关灯后或停电时能自动点亮，延时点亮一段时间后能自动熄灭。

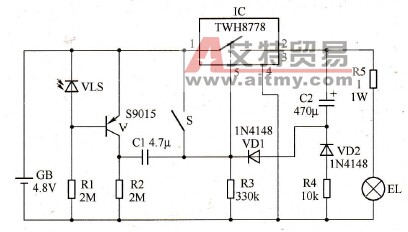

该自动应急灯电路由光控电路、电子开关电路和延时照明电路组成，如图17-13所示。
图17-13 采用TWH8778电子开关的自动应急灯电路
电路中，光控电路由光敏二极管VLS、晶体管V、电容C1和电阻R1、R2组成；电子开关电路由电子开关集成电路IC、电阻R3和控制开关S组成；延时照明电路由电容C2、二极管VD1、VD2、电阻R4、R5和照明灯EL组成。
在白天或晚上有灯光时，VLS受光照射而呈低阻状态，V截止，IC内部的电子开关因其5脚（控制端）电压为0V而处于关断状态，EL不亮。此时整机的耗电极低，仅2μA左右。当夜晚光线由强逐渐变弱时，VLS的内阻也开始缓缓增大，V由截止状态逐渐进入导通状态，R2上的电压降也逐渐增大，但由于C1的隔直流作用，此缓慢变化的电压仍不能使IC的5脚电压高于1.6 V，故EL仍不会点亮。
若晚上关灯或停电时，光线突然变得很弱，则VLS呈高阻状态，V迅速饱和导通，在R2上产生较大的电压降。由于C1上电压不能突变，故在IC的5脚上产生一个大于1.6 V的触发电压，使IC内部的电子开关接通，EL通电点亮。与此同时，+4.8 V电压通过R3、VD1和IC对C2充电，以保证即使V截止，IC的5脚仍会有1.6 V以上的电压（因为C2两端电压不能突变），IC内部的电子开关仍维持接通状态，EL仍维持点亮。
随着C2的充电，IC的5脚电压逐渐降低，当该电压低于1.6 V时，IC内部的电子开关关断，EL熄灭。EL熄灭后，C2通过R5、EL、R4和VD2放电，为下次工作做准备。
若将S接通，该应急灯可用于停电时的连续照明。
VLS选用2DU系列的光敏二极管。
