本例中，艾特贸易网介绍一款以LM4558运算放大器为主要元件制作的无级调光灯，它采用电力线过零检测、晶闸管同步触发控制，具有工作稳定可靠、弱光时不闪烁等特点，可作为书写用台灯或床头照明灯。

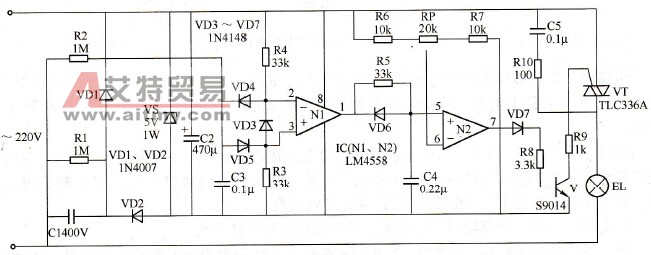

    该无级调光灯电路由电源电路、交流电过零检测电路、积分电路和控制输出电路组成，如图18-1所示。

    图18-1    采用LM4558运算放大器的无级调光灯电路

    电路中，电源电路由降压电容C1、泄放电阻R1、整流二极管VD1、VD2、稳压二极管VS和滤波电容C2组成；交流电过零检测电路由电阻R2～R4、二极管VD3～VD5、电容C3和运算放大器集成电路IC (N1、N2)内部的N1组成；积分电路由二极管VD6、电阻R5和电容04组成；控制输出电路由IC内部的N2、电位器RP、晶体管V、二极管VD7、晶闸管VT和电阻R6～R9组成。交流220 V电压经C1降压、VD1、VD2整流、C2滤波及VS稳压后，为IC提供+5 V工作电源。

    交流电过零检测电路通电工作后，在IC的1脚上产生与交流电过零时相对应的负脉冲，此负脉冲经积分电路处理后产生与电力交流同步的锯齿波电压，加至IC的5脚，与6脚的基准电压相比较。当5脚的锯齿波电压低于6脚的基准电压时，7脚输出高电平，使V导通，VT受触发而导通，EL点亮。

    调整RP的阻值，可改变IC第6脚基准电压的高低，从而改变VT导通角的大小（导通角在0°～180°可调），和EL的发光亮度，达到调光的目的。
