本例中，艾特贸易网介绍一款采用HT7713四挡触摸步进式调光专用集成电路的触摸式调光灯，用手连续触摸调光用金属电极片，灯光亮度能按“弱光→较强光→强光→熄灭→弱光……”的程序循环变换。

    该触摸式调光灯电路由电源电路和触摸调光电路组成，如图18-4所示。

    电路中，电源电路由整流二极管VD1、电阻R1、R7、稳压二极管VS、发光二极管VL和滤波电容C2组成；触摸调光电路由触摸调光集成电路IC（HT7713）、金属电极片A、电阻R2～R6、电容C1、C3、C4、保护二极管VD2、VD3、晶闸管VT和照明灯EL组成。交流220 V电压一路经VD1半波整流、R1限流降压、VS稳压及02滤波后，为IC提供10V直流电压，同时经R7将VL点亮；另一路经R2降压后为IC的7脚提供交流同步信号。

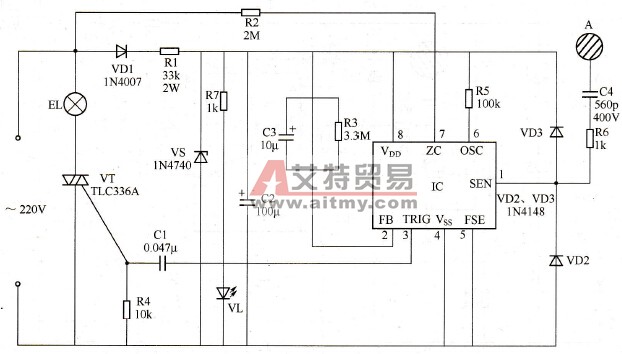

    图18-4    采用HT7713四挡调光集成电路的触摸式调光灯电路

    在通电后时初始状态，IC的3脚（TRIG调相触发信号输出端）无触发信号输出，VT处于截止状态，照明灯EL不亮。

    当用手触摸一下电极片A时，人体感应的杂波信号经C4和R6加至IC1的1脚(SEN触摸信号输入端)，经IC内部电路处理后，从3脚输出触发信号，经C1加至VT的门极，使VT受触发导通，但此时VT的导通角较小，EL的工作电压较低，其发光亮度较弱。第二次用手触摸电极片A时，IC的3脚输出的触发信号增强，使VT的导通角增大，EL的发光亮度增强。第三次用手触摸电极片A时，IC的3脚输出的触发信号最强，VT的导通角变为最大，EL全电压工作，其发光亮度最高。第四次触摸电极片A时，IC第3脚的触发信号消失，VT在交流电过零时截止，EL熄灭。第五次触摸电极片A时，IC的3脚又输出触发信号，EL发弱光……连续触摸电极片A，即可选择EL的发光亮度。
