本例介绍的触摸式调光灯，采用M668四挡触摸步进式调光集成电路，用手连续触摸金属电极片时，灯光亮度能按“弱光→较强光→强光→关闭→弱光……”的程序循环变换。

    该触摸式调光灯电路由电源电路和触摸调光电路组成，如图18-6所示。

    电路中，电源电路由照明灯EL、整流二极管VD1～VD4、发光二极管VL、电阻R1、稳压二极管VS和滤波电容C1组成；触摸调光电路由金属电极片A、电阻R2～R8、调光专用集成电路IC (M668)、电容C2～C5、晶闸管VT、整流二极管VD1～VD4和照明灯EL组成。交流220 V电压经EL降压、VD1～VD4整流后，一路经VL和R1限流、VS稳压及C1滤波后，为IC提供6V直流工作电压，同时将VL点亮；另一路经R2降压后加至IC的5脚，作为交流同步信号。

   IC在通电复位后，其7脚（TRO端）无控制信号输出，VT处于截止状态，EL不亮。当用手触摸电极片A时，人体感应的杂波信号经R7、R8加至IC的2脚（SEN端），该信号经IC内电路处理后，从其7脚输出触发控制信号，使VT导通，EL点亮，但由于此时VT的导通角较小，EL的发光亮度较弱。第二次用手触摸电极片A时，IC第7脚输出相位变化的控制信号，使VT的导通角增大，EL的发光亮度增强。第三次用手触摸电极片A时，IC第7脚输出的控制信号使VT的导通角变为最大，EL全电压工作，发光亮度最高。第四次用手触摸电极片A时，IC第7脚的控制信号消失，VT在交流电过零时截止，EL熄灭。第五次用手触摸电极片A时，IC的7脚又输出触发控制信号，VT又导通，EL发出较弱的灯光……连续触摸电极片A时，灯光按上述过程循环变换。

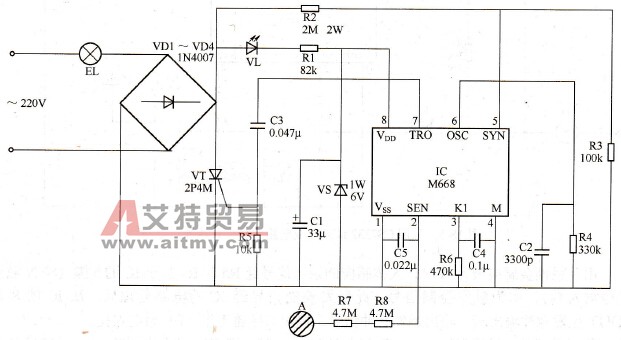

    图18-6    采用M668调光集成电路的触摸式调光灯电路
