(1)配电变压器容量非常大的情况。当变频器使用在配电变压器容量大于500kVA或变压器容量大于变频器容量10倍以上时，在变频器输入侧加装交流电抗器XL，如图7.8所示。

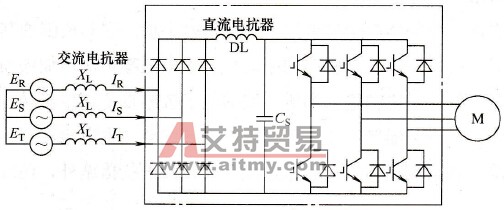

    图7.8    变频器接入交流电抗器XL    (2)当配电变压器输出电压三相不平衡，且其不平衡率大于3时，变频器输入电流的峰值就很大，则会造成连接变频器的电线过热，或者变频器过电压或过电流，或者损坏二极管及电解电容。此时，需要加装交流电抗器。特别是变压器是Y形连接时更为严重，除在变频器交流侧加装电抗器外，还需在直流侧加装直流电抗器，如图7.8中的DL所示。    (3)配电变压器接有功率因数补偿电容的情况。当配电网络接有功率因数补偿电容或晶闸管整流装置时，此时变频器输入电流峰值变大，加重了变频器中整流二极管负担。若在变频器交流侧连接交流电抗器，其等效电路如图7.9所示。

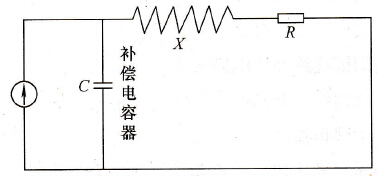

    图7.9    配电系统有功率因数补偿电容的等效电路    变频器产生的谐波电流输给补偿电容及配电系统，当配电系统的电感与补偿电容发生谐振呈现最小阻抗时，其补偿电容和配电系统将呈现最大电流，使变频器及补偿电容都会受到损伤。为了防止谐振现象发生，在补偿电容器前串联一个电抗器，对5次以上的高次谐波来说就可以使电路呈现感性，避免谐振现象的产生。同时需要指出，变频器的输出侧接有电动机，不要为了补偿电动机功率因数而接入补偿电容，因变频器的逆变部分处于高速开关状态，瞬时输出电压有急剧的变化，会给电容很大的电流，使变频器和电容器都将受到损害。
