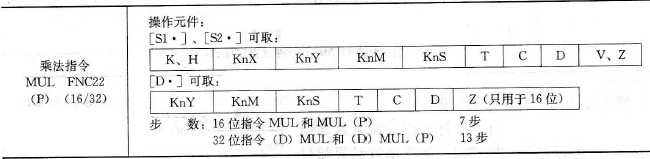

乘法指令(Multiplication，MUL)基本形式见表7- 21。    表7- 21    乘法指令基本形式
    1) 16位乘法运算。16位乘法指令将源元件中的二进制数相乘，结果（32位）送到指定的目标元件。如图7 - 28所示，当X0为ON时，执行(D0)×(D1)→(D5，D4)，即乘积的低位字送D4，高位字送D5。注意数据的最高位是符号位，0为正，1为负。    对于16位乘法指令，V不能用于[D·]中。    目标位元件(如KnM)可用K1～K8来指定位数。如果用K4来指定位数，只能得到乘积的低16位。    2) 32位乘法运算。在32位乘法运算中，如果用位元件作目标，则乘积只能得到低32位，高32位丢失。在这种情况下，应先将数据移入字元件后再进行计算。在图7 - 29中，当X1为ON时，执行(D1，D0)×(D3，D2)→(D7，D6; D5，D4)。

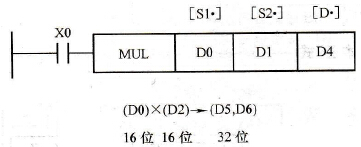

    图7-28   16位乘法指令使用举例
    图7-29    32位乘法指令使用举例    用字元件时，不可能监视64位数据，可通过监视高32位和低32位来获得64位的运算结果。对于32位乘法指令，建议采用浮点运算。    对于32位乘法指令，V和Z均不能用[D·]中。
