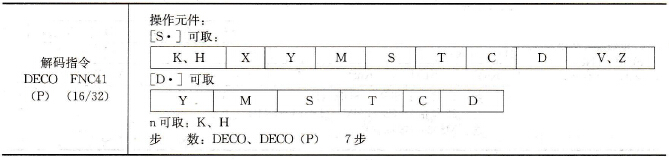

解码指令(Decode，DECO)基本形式见表7- 33。 表7-33 解码指令基本形式
在图7 43中，X2～X0组成的3位（n=3）二进制数为011，转换为十进制为3(2+1=3)，由目标操作数M7～M0组成的8位二进制数的第3位M3被置1，其余各位为0，注意这里M0为第0位。如果源操作数全为零，则M0置1。 当目标操作元件是T、C、D时，应使n≤4，目标元件的每一位都受控；当目标元件是Y、M、S时，应使n≤8。n=0时，不进行处理。

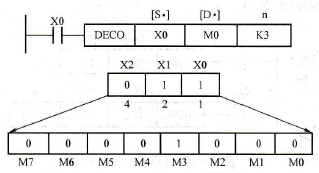

图7-43 解码指令使用举例 借助解码指令可以用数据寄存器中的数值来控制位元件的ON/OFF。
