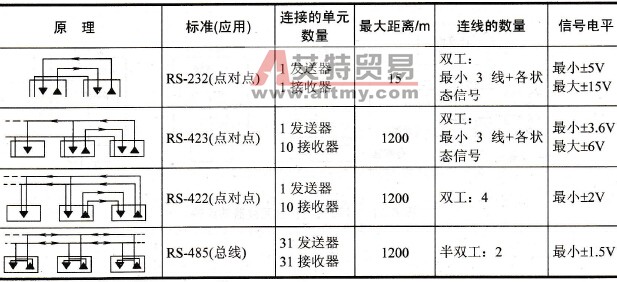

在数字信息传送中，串行接口的应用越来越广泛。目前主要使用的串行接口有RS-232和RS-485/422两种方式，由于RS-232接口适用的范围只有30m，在变频器上使用的多为RS-485半双工工作方式，传送距离最大可达500m。表6.11给出几种串行接口的规范。    表6.11    几种串行接口的规范
    ▲：发送器；▼接收器。    串行接口主要用于变频的设备检测、运转、服务、自动操作和监视。    为使变频器和PC间通过串行接口来交换信息，需要一个协议。目前有关协议还没有一个统一的标准，大多数工业设备的厂家使用他们自己的协议，各生产厂家都有自己的标准，但都有相似之处。一般来说，协议都规定了信息的最大长度和每一数据在信息链上的位置。此外，协议一般提供了以下的功能。    (1)所用部件的选择（地址）。    (2)部件的数据需求（如额定电流／电压值）。    (3)通过地址将数据传输给各部件（如额定值、电流／频率的极限值）。    (4)将数据传输给所有单元(BROADCAST)，使其执行诸如同时停止／启动这样的指令。    在PC和变频器之间被传输的信号有以下3种。    (1)控制信号（如速度、启动／停止／反向）。    (2)状态信号（如电机电流、电机频率、达到的频率）。    (3)警告信号（如电机停止、过热）。    变频器从PC接收控制信号，然后控制电机。变频器将状态信号发送给PC并提供有关控制信号对电机或某一过程所起作用的信息。如果由于不正常的情况使变频器停止工作，警告信号被传送给PC，PC可通过RS-485来控制多台变频器或遥控从属于其他控制面板的设备。    带有RS-232接口的计算机与多台变频器的组合，如图6.51所示。    带有RS-485接口的计算机与多台变频器的组合，如图6.52所示。    带有RS-485的计算机一台与一台变频器的连接，如图6.53所示。    带有RS-485的计算机一台与n台(数台)变频器的连接，如图6.54所示。

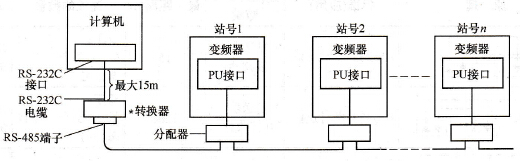

    图6.51    计算机与多台变频器的连接

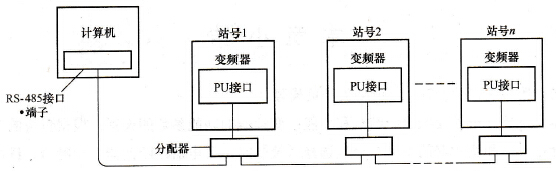

    图6.52    计算机与多台变频器的连接    注：组装时请按照计算机使用说明书连接。计算机端子因机种不同而不同，请仔细确认。

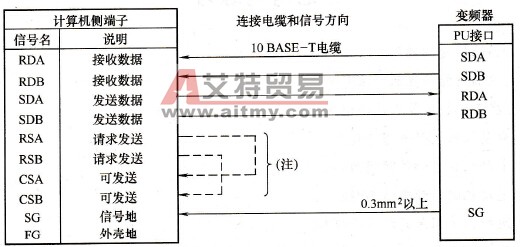

    图6.53    带有RS-485的计算机一台与一台变频器的连接方法

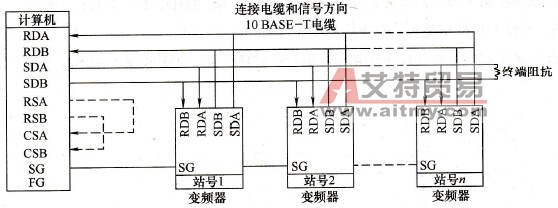

    图6.54    带有RS-485的计算机一台与n台（数台）变频器的连接方法    注：由于传输速度、传输距离的原因，有可能受到反射的影响。由于反射造成通信障碍时，请安装终端阻抗。用PU接口时，由于不能安装终端阻抗，请使用分配器。终端阻抗仅安装在离计算机最远的变频器上(终端阻抗器为100Ω)。
