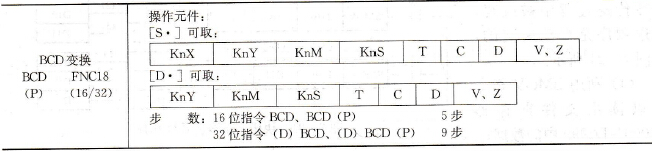

BCD变换指令(Binary Code to Decimal，BCD)功能是将源操作元件中的二进制数转换成BCD码后送到目标元件中去。BCD变换指令基本形式见表7 - 17。如图7- 24所示，当X0为ON时，源操作数D12中的二进制数转换成BCD码送到目标元件Y7～Y0中去。    表7-17   BCD变换指令基本形式
    16位指令BCD／BCD (P)执行的变换结果超出0～9999的范围就会出错。    32位指令(D) BCD／(D) BCD (P)执行的变换结果超出0～99999999的范围就会出错。    可用BCD码指令将PLC中的二进制数变换成BCD码输出以驱动7段显示。
    图7-24    BCD变换指令使用举例
