FX系列PLC的位右移和位左移指令

2017-06-04 101 0

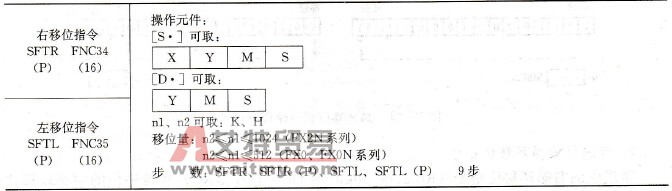

    位右移指令(Shift Right，SFTR)和位左移指令(Shift Left，SFTL)的功能是使位元件中的状态成组地向右（或向左）移动。n1指定位元件的长度，n2指定移位位数，对于FX2N系列，n2≤n1≤1024。位右移和位左移指令基本形式见表7-28。    表7-28    位右移和位左移指令基本形式
    在图7-36中，当X10由OFF变ON时，位右移指令按以下顺序移位：①M2～M0中的数溢出；②M5～M3→M2～M0;③M8～M6→M5～M3;④X2～X0→M8～M6。    在图7-37中，当X10由OFF变ON时，位左移指令按以下顺序移位；①M8～M6中的数溢出；②M5～M3→M8～M6；③M2～M0→M5～M3;④X2～X0→M2～M0。
位右移指令使用举例     图7-36    位右移指令使用举例

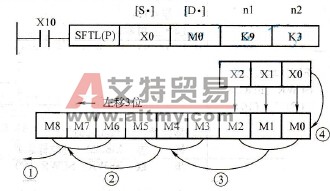

位左移指令使用举例     图7-37    位左移指令使用举例
